 位置: 首頁 > 產品 > 室內型雙工器 |
 |
 |

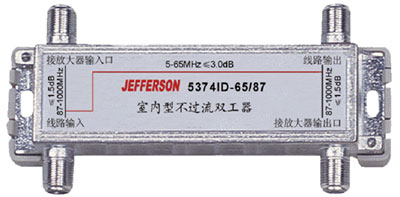

::型號::5374ID-65/87 |
 |
::功能與特點:: |
|
- 鋅合金壓鑄主體，表面鍍錫，后蓋板全錫封工藝。
- 接口為F型，公英制可選。所有端口阻抗為75歐姆。
- 工作頻率范圍為：下行信號 87-1000MHz；上行信號5-65MHz。
- 在雙向網改中，此產品橋接在單向放大器上可改成雙向放大器。
- 僅限在室內使用，兼容不同帶寬單向放大器。適用于干線末級放大器上。
|
|
::技術指標:: |
項
目 |
頻率范圍 |
5374ID-65/87 |
＞35 |
下行信號插入損耗及帶外抑制
(主線輸入-接放大器輸入口)
(主線輸出-接放大器輸出口)
(dB) |
5-65MHz |
| 87-550MHz |
＜1.2 |
| 550-860MHz |
＜1.5 |
| 860-1000MHz |
＜1.8 |
上行信號插入損耗及帶外抑制
(主線輸入-主線輸出)
(dB) |
5-65MHz |
＜3.0 |
| 87-550MHz |
＞40 |
| 550-860MHz |
＜38 |
| 860-1000MHz |
＜37 |
隔離度損耗（Isolation）
(接放大器輸入口-接放大器輸出口)
(dB) |
5-65MHz |
＞70 |
| 87-550MHz |
＞70 |
| 550-860MHz |
＞70 |
| 860-1000MHz |
＞70 |
儀器設置要求（8712ET） |
掃描點：401；掃描時間：88ms |
ID=(In Door) |
|
|
|
| |
|
|
|
|
